مجفف الحزام الشبكي ذو الطبقة الواحدة كامل في المواصفات آلة تجفيف الحزام
وصف المنتج
يمكن أن تنتشر المواد الخام على حزام Converyer من خلال آلية مساعدة مناسبة مثل الموزع ، الحزام الاهتزازي ، مطحنة المحبب.ينقل أو يمر قناة واحدة أو قنوات خدمة تتكون من وحدة تسخين.تم تجهيز كل وحدة تدفئة بنظام تدفئة ودائرة.تحتوي كل قناة على نظام عادم واحد أو نظام عادم رطب.عندما يمر الناقل ، يمر الهواء الساخن عبر المواد الخام من أعلى إلى منخفض أو عكس ذلك.بهذه الطريقة تجعل المواد الخام جافة بشكل موحد.
مبدأ العمل
يتم وضع المواد بشكل موحد على الحزام الشبكي بواسطة شاحن المواد.يستخدم الحزام الشبكي شبكة أسلاك الفولاذ المقاوم للصدأ 12-60 شبكة ويتم سحبها وتحريكها داخل المجفف بواسطة جهاز نقل.يتكون المجفف من وحدات الخدمة.لكل وحدة يتم توزيع الهواء الساخن بشكل منفصل.يتم تفريغ بعض الغازات المستنفدة بمنفاخ خاص للتخلص من الرطوبة.يتم التحكم في غاز العادم من خلال صمام ضبط.يمر الهواء الساخن عبر الحزام الشبكي المغطى بالمواد من أعلى إلى أسفل أو عكسه وهذا سوف يكمل عملية نقل الحرارة والكتلة.هذه العملية سوف تجلب الماء المادي بعيدًا.يتحرك حزام الشبكة ببطء ، ويمكن تعديل سرعة التشغيل بحرية وفقًا لدرجة حرارة المواد.المنتجات النهائية بعد التجفيف سوف تسقط في مجمع المواد بشكل مستمر.يمكن تجهيز وحدات الدوران العلوية والمنخفضة بحرية وفقًا لطلب المستخدمين.يمكن اختيار رقم الوحدة حسب الطلب.
خصائص الأداء
◎ يتميز الحزام الشبكي بنفاذية هواء جيدة ، ويمكن تعديل وقت الإقامة.
◎ لا توجد ميزة للتمارين الشاقة ، وليس من السهل كسرها.
◎ منطقة التجفيف ، كثافة التجفيف ، تعتمد هيكل دوران مزدوج ، الهواء الساخن موحد ، ولا توجد مشكلة في التوزيع غير المتكافئ للغاز في ظاهرة التجفيف.وهي مقسمة إلى عدة وحدات ، ويمكن لكل وحدة التحكم في حلقة الدوران بشكل مستقل.
◎ هيكل مجفف الحزام ليس معقدًا ، والتركيب مناسب ، ويمكن أن يعمل لفترة طويلة.عند حدوث عطل ، يمكن أن يدخل داخل الصندوق للصيانة.
◎ تكوين المعدات مرن ، ويمكن استخدام نظام غسل الحزام الشبكي ونظام تبريد المواد.
◎ يتم إعادة تدوير معظم الهواء ، مما يوفر طاقة عالية.
المواصفات الفنية
| نموذج | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 | DW-2-20 | |
| عدد الوحدات | 4 | 5 | 4 | 5 | 4 | 5 | 10 | |
| عرض النطاق الترددي (م) | 1.2 | 1.6 | 2 | |||||
| طول القسم الجاف (م) | 8 | 10 | 8 | 10 | 8 | 10 | 20 | |
| سمك الرصف (مم) | 10-80 | |||||||
| درجة حرارة التشغيل (℃) | 50-140 | |||||||
| ضغط البخار (الأم) | 0.2-0.8 | |||||||
| استهلاك البخار (كجم / ساعة) | 120-300 | 150-375 | 150-400 | 180-500 | 180-500 | 225-600 | 450-1200 | |
| وقت التجفيف (ح) | 0.2-1.2 | 1.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.5-3 | |
| قوة الجفاف كجم ماء / ساعة | 60-160 | 80-200 | 85-220 | 100-260 | 100-260 | 120-300 | 240-600 | |
| الطاقة الإجمالية للمعدات (kw) | 11.4 | 13.6 | 14.6 | 18.7 | 19.7 | 24.5 | 51 | |
| طويل (م) | 9.56 | 11.56 | 9.56 | 11.56 | 9.56 | 11.56 | 21.56 | |
| أبعاد | العرض (م) | 1.49 | 1.49 | 1.9 | 1.9 | 2.32 | 2.32 | 2.32 |
| عالية (م) | 2.3 | 2.3 | 2.4 | 2.4 | 2.5 | 2.5 | 2.5 | |
| الوزن الإجمالي (كجم | 4500 | 5600 | 5300 | 6400 | 6200 | 7500 | 14000 | |
طلب
الآلة تستخدم على نطاق واسع في الأغذية والمنتجات الزراعية والخضروات المجففة والأدوية العشبية الصينية والأعلاف والصناعات الكيماوية وما إلى ذلك.
تفاصيل

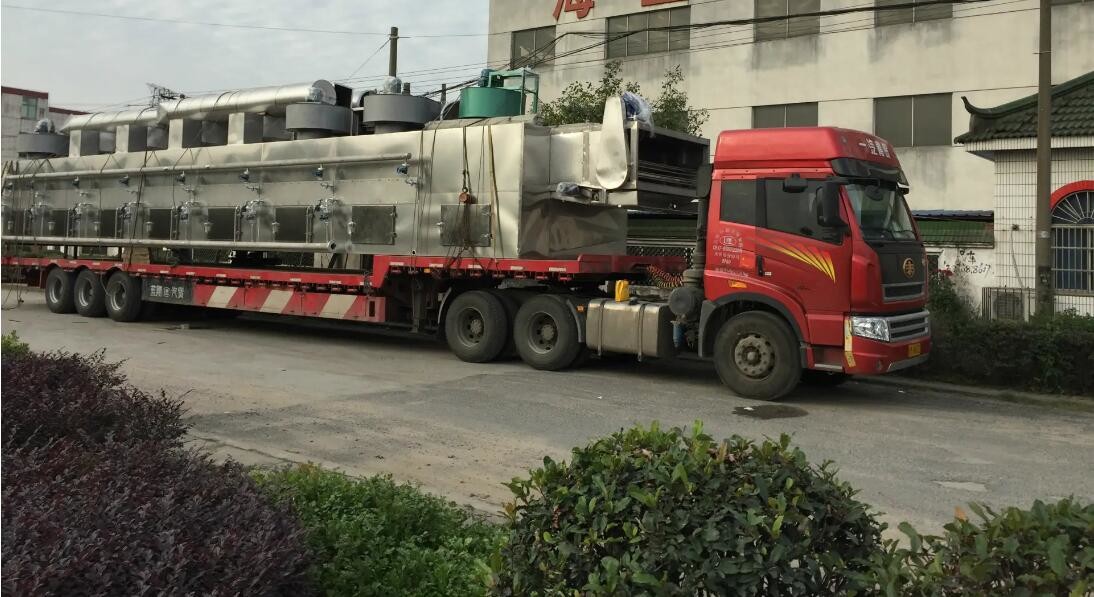

التعبئة والتغليف والشحن
