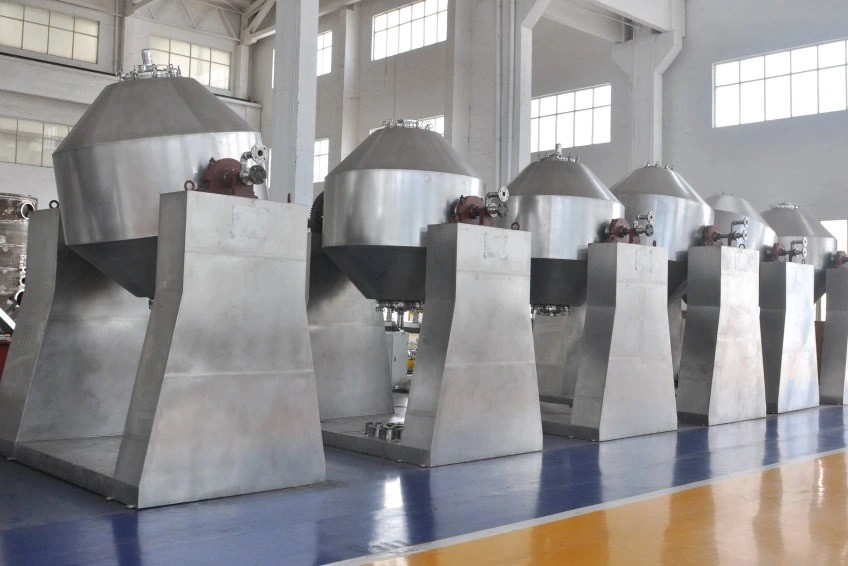

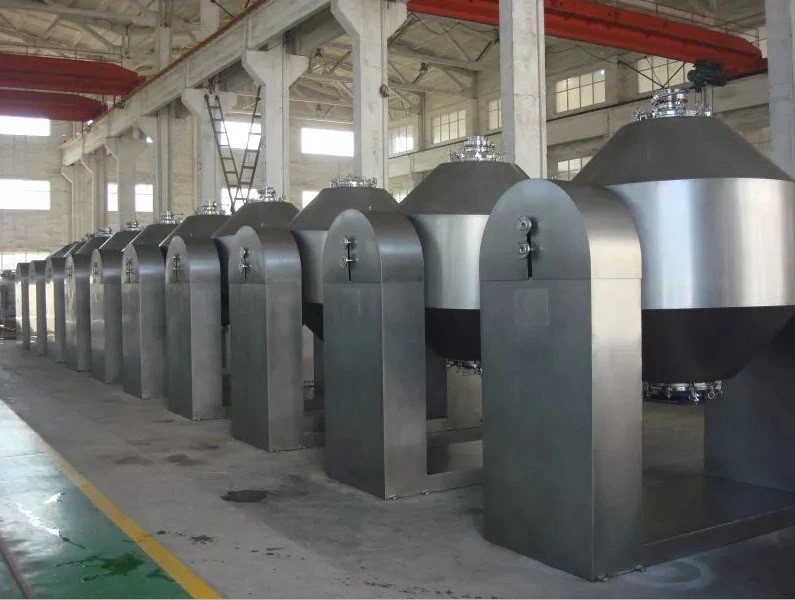

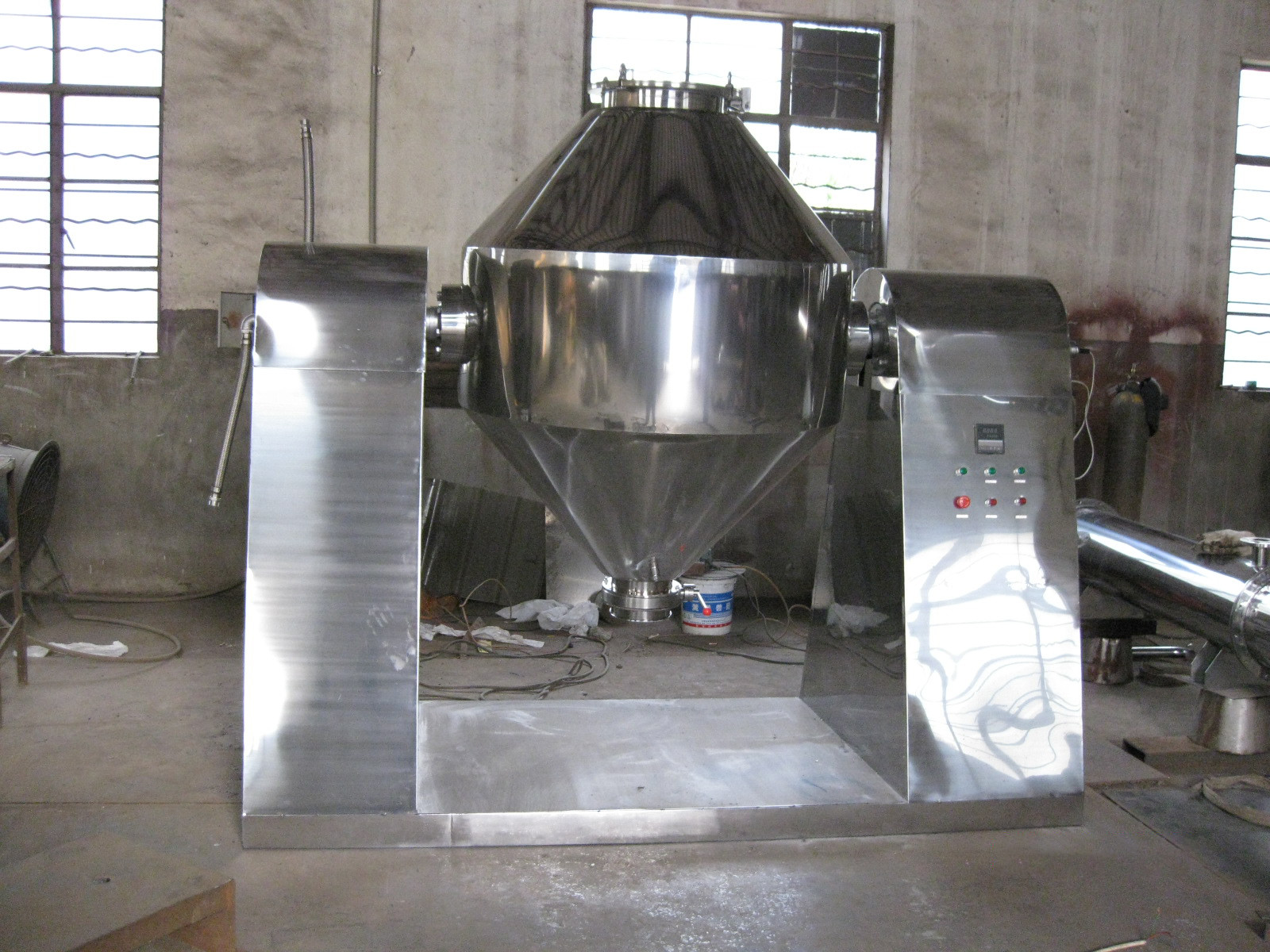

سلسلة SZG عالية الجودة لصناعة المواد الكيميائية الغذائية الروتاري فراغ مزدوج مخروط الروتاري فراغ مجفف
مقدمة
إن مجفف الفراغ الدوار المزدوج المخروطي SZG هو جيل جديد من أجهزة التجفيف التي طورتها شركتنا على أساس تكنولوجيا المنتجات المحلية المماثلة.إنها تستخدم أسلوب اقتران مرن بسلسلة حزام ، وبالتالي فهي تعمل بسلاسة.تعكس التكنولوجيا المصممة بشكل خاص عمودين جيدين متحدة المركز. يستخدم نظام التسخين ونظام الفراغ نظام تفريغ موثوق به يستخدم ختم ميكانيكي موثوق أو مفصل دوار بتكنولوجيا الولايات المتحدة ، على أساس أننا قمنا بتطوير SZG-A ، مع تنظيم السرعة بدون خطوات والتحكم في درجة الحرارة الثابتة.نحن أيضًا نوفر مئات المجموعات للعملاء كل عام.أما بالنسبة لوسط العمل ، فقد يكون زيتًا حراريًا أو بخارًا أو ماءًا ساخنًا.لتجفيف المواد الخام اللاصقة ، صممنا خصيصًا لك زبدة الحنك.
مبدأ العمل
عندما يمر مصدر الحرارة (الماء الساخن ، أو البخار ذو درجة الحرارة المنخفضة ، أو الزيت الحراري) عبر الغلاف المختوم ، تنتقل الحرارة إلى المواد الخام من خلال الغلاف الداخلي.
تحت تأثير قوة القيادة ، يتم تدوير الخزان ببطء ويتم خلط المواد الخام باستمرار.يمكن تحقيق الغرض من التجفيف المقوى.
المواد الخام في حالة فراغ.عندما ينخفض ضغط البخار ، فإنه يجعل الرطوبة (المذيب) على سطح المادة الخام تصبح مشبعة ثم تتبخر.سيتم تفريغ المذيب من خلال مضخة التفريغ.
سوف تتسرب رطوبة (مذيب) المواد الخام.التبخر والتفريغ بشكل مستمر. تتم عمليات الإنتاج بشكل مستمر ويمكن أن يتم التجفيف في وقت قصير.
وصف المنتج
سمات
يتم استخدام التحكم الأوتوماتيكي في درجة الحرارة الثابتة عند تسخين الزيت ، ويمكن تجفيف المنتجات الكيماوية الحيوية والمواد الخام في درجة حرارة تتراوح بين 20-160 درجة مئوية.
كفاءة حرارية عالية ، تحسن أكثر من مرتين من متوسط الفرن.
التسخين غير المباشر حتى لا تتلوث المادة.تمشيا مع متطلبات "GMP".صيانة المعدات البسيطة.سهل التنظيف.
استخدام مذيب مظاهرة لعملية إعادة التوطين الموصى بها لاستعادة إعادة التوطين.
تطبيق
تركيز وخلط وتجفيف المساحيق والمواد الحبيبية وألياف الصناعات الكيماوية والصيدلانية والغذائية: المواد التي تتطلب درجة حرارة منخفضة للتجفيف (مثل المنتجات البيولوجية).أن تكون مناسبة لتجفيف المواد التي تتأكسد بسهولة ، أو متطايرة ، أو حساسة للحرارة ، أو مهيجة قوية ، أو سامة أو لا يسمح لها بتدمير بلوراتها.
المعايير الفنية
| البند | SZG-100 | سزج -350 | SZG-500 | سزج -750 | سزج -1000 | SZG-1500 | سزغ -2000 | سزج -3500 | سزج -4500 | SZG-5000 |
| الحجم الداخلي للخزان (L) | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| حجم التحميل العملي (L) | ≤50 | ≤175 | ≤ 250 | ≤375 | 500 ينًا يابانيًا | ≤750 | ≤ 1000 | ≤1750 | ≤2250 | ≤ 2500 |
|
منطقة هيتينت (م2)
|
1.16
|
2
|
2.63
|
3.5
|
4.61
|
5.58
|
7.5
|
11.2
|
13.1
|
14.1
|
| سرعة الدوران (دورة في الدقيقة) |
4-6
|
|||||||||
| قوة المحرك (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| منطقة محتلةLxW (مم) | 2160× 800 | 2260× 800 | 2350× 800 | 2560x1000 | 2860× 1300 | 3060× 1300 | 3260x1400 | 3760x1800 | 3960x2000 | 4400x2500 |
| ارتفاع الدوران (مم) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| الضغط التصميمي داخل الخزان (MPa) | -0.1-0.15 | |||||||||
| ضغط تصميم الغلاف (MPa) | ≤0.3 | |||||||||
| درجة حرارة العمل (° C) | Ttank Inside≤ 85 سترة≤140 | |||||||||
|
نموذج لمضخة الفراغ
(مع مكثف) |
2X-15A
|
2X-15A
|
2X-30A
|
2X-30A
|
2X-70A
|
JZJX300-8
|
JZJX300-4
|
JZJX600-8
|
JZJX600-4
|
JZJX300-4
|
|
نموذج الطاقة
|
2 كيلو واط
|
2 كيلو واط
|
3 كيلو واط
|
3 كيلو واط
|
505 كيلو واط
|
7 كيلو واط
|
9.5 كيلو واط
|
11 كيلو واط
|
20.5 كيلو واط
|
22 كيلو واط
|
| قوة الفراغ | SK-0.4 | SK-0.4 | SK-0.8 | SK-1.5 | SK-1.5 | SK-3 | SK-6 | SK-6 | SK-9 | SK-12 |
|
نموذج الطاقة
|
1.5 كيلو واط | 2.2 كيلو واط | 2.2 كيلو واط | 4KW | 4KW | 5.5 كيلو واط | 11 كيلو واط | 11 كيلو واط | 15 كيلو واط | 18.5 كيلو واط |
| الوزن (كجم) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
