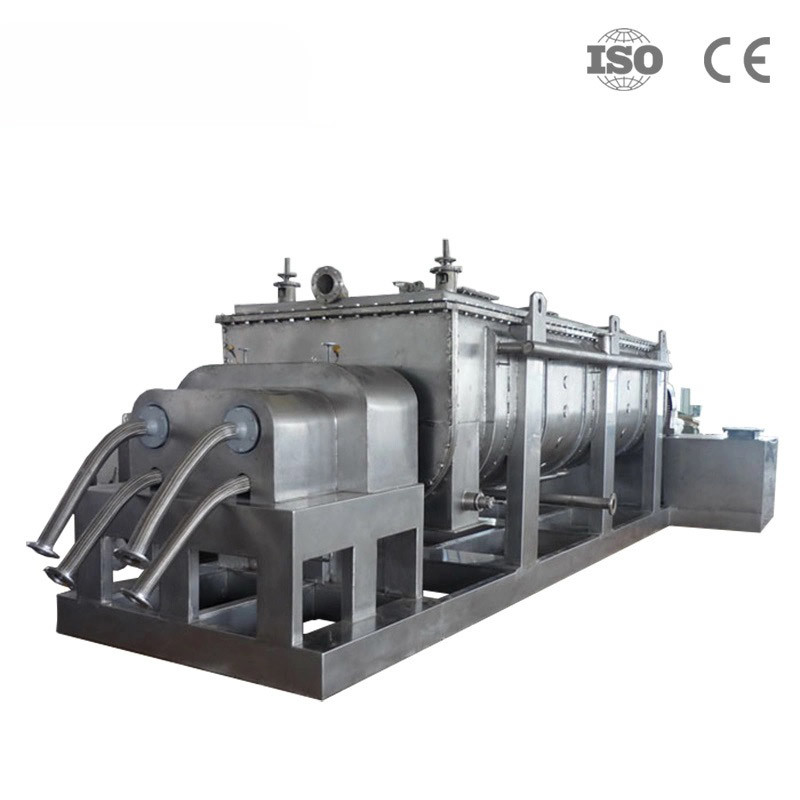

معدات معالجة مياه الصرف الصحي جاف بالتساوي المجفف ذو الشفرات المجوفة الحمأة
تم استخدام مجفف المجذاف بنجاح في المواد الغذائية والكيميائية والبتروكيماوية والأصباغ والحمأة الصناعية وغيرها من المجالات.تتيح معدات نقل الحرارة ، والتبريد ، وخصائص الخلط إمكانية إكمال عمليات الوحدة التالية: الاحتراق (درجة حرارة منخفضة) ، والتبريد ، والتجفيف (استرداد المذيبات) ، والتدفئة (الذوبان) ، والاستجابة والتعقيم.
تُستخدم للقيام بأعمال التجفيف ذات الشفرة المتوسطة الحرارة ليتم إكمالها عن طريق الاحتراق بدرجة حرارة منخفضة.مثل: احتراق ثنائي هيدرات كبريتات الكالسيوم (Ca2SO4 · 2H2O) في نصف هيدرات كبريتات الكالسيوم (Ca2SO4 · 1 / 22H2O).بيكربونات الصوديوم (NaHCO3) إلى رماد الصودا المكلس (Na2HCO3) وهلم جرا.
قم بالمرور إلى وسط التبريد ، مثل الماء ، والمياه المالحة ، وما إلى ذلك على سبيل المثال: تستخدم في آلة قاعدة مجداف التبريد في صناعة رماد الصودا ، واستبدل آلة قاعدة المبرد القديمة المبردة بالهواء ، مما يوفر الطاقة ومعدات معالجة غاز العادم ، ويقلل من تكاليف التشغيل.
في حاجة إلى إعادة تدوير المذيبات والمواد الحساسة للأكسدة القابلة للاشتعال مهيأة بشكل خاص.وقد استخدمت على نطاق واسع في صناعة الكيماويات والبتروكيماويات وصبغ غرامة.
الفاصل المحوري ، درجة الحرارة ، الرطوبة ، درجة انتظام الخلط ، صنع الجهاز المستخدم للتسخين أو الذوبان ، أو بعض تفاعلات المواد الصلبة.في صناعة الأسمدة والنشا المعدل تم استخدامها بنجاح.يمكن استخدام مجفف الشفرة لتعقيم الطعام ومعالجة الدقيق.وحدة تسخين كبيرة الحجم فعالة ، سيتم تسخينها قريبًا إلى درجة حرارة التعقيم ، وتجنب التسخين لفترات طويلة لتغيير جودة المواد.
1. مقدمة والتطبيق
يتم تطبيق مجفف المجذاف ذي النصل المجوف المستمر على المعجون الجاف أو البارد ، والجسيمات ، والمواد المسحوقة ، ومواد حالة الملاط.يقوم بعملية التجفيف والتبريد والتسخين والتعقيم والتفاعل والاحتراق تحت درجة حرارة منخفضة.تحقق شفرات التقليب ونقل الحرارة الخاصة كفاءة عالية في نقل الحرارة وتوفر وظيفة التنظيف الذاتي.
2. مبدأ العمل
تتركز الشفرات المجوفة ذات الشكل الساندة أو الشفرات الإسفينية على العمود المجوف.تتدفق وسائط التسخين عبر الشفرات من العمود المجوف.منطقة نقل الحرارة في الحجم الفعال عالية جدًا.
نطاق درجة حرارة وسط التسخين هو -40 درجة مئوية إلى 320 درجة مئوية.يمكن أن يكون مصدر التسخين بخارًا ، أو حالة سائلة ، مثل البخار ، والزيت الحراري ، إلخ.
التسخين غير المباشر ، لا يوجد حرارة ينفذها الهواء.يتم استخدام جميع أنواع الحرارة لتجفيف المواد باستثناء طبقات العزل المفقودة.سطح الشفرة على شكل شوكة لديه وظيفة التنظيف الذاتي.
قد تؤدي الحركات النسبية لجزيئات المنتج وسطح الشفرات ذات الشكل المختنق إلى تنظيف المواد الملحقة بسطح الشفرات ، وبالتالي يكون سطح نقل الحرارة نظيفًا أثناء العمل.

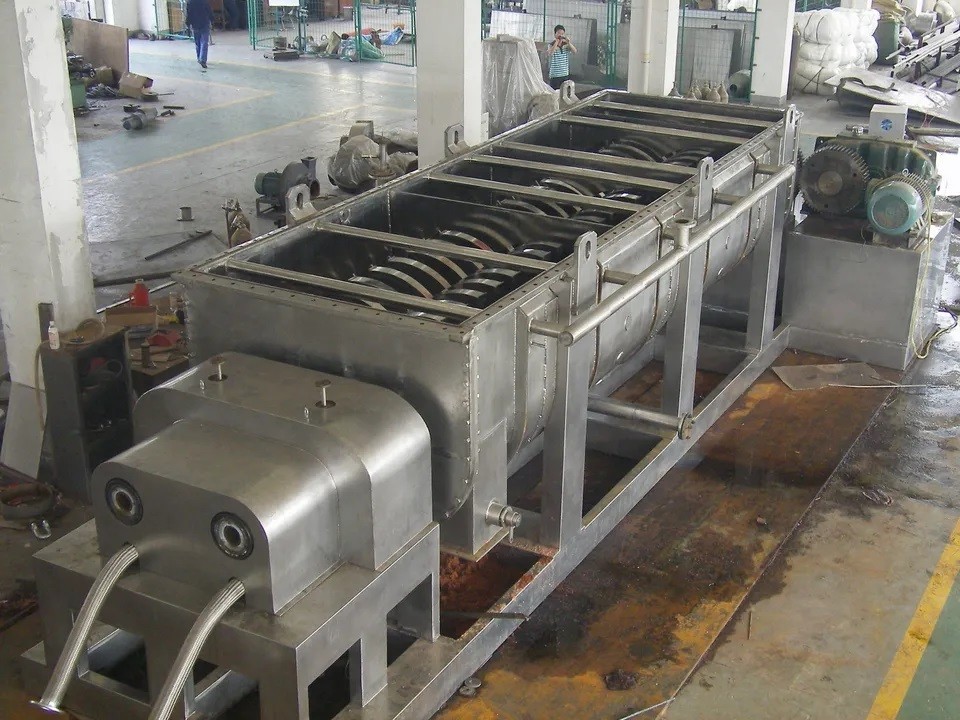

غلاف المجفف ذو النصل المجوف هو شكل.عادة ما يتم تجهيز 2 أو 4 قطع من عمود التحريك المجوف في الغلاف.لتجنب أي تسرب للمواد والغبار ، يوجد غطاء طرفي مغلق وغطاء علوي مع الغلاف.تتدفق وسائط نقل الحرارة عبر موصل الدوران وغطاء الغلاف وعمود التحريك الأجوف.
يمر وسيط نقل الحرارة عبر المفصل الدوار ، من خلال الغلاف السكني والعمود المجوف ، ولعمود الخلط المجوف وفقًا لنوع الوسائط الحرارية بنية داخلية مختلفة ، لضمان التأثير الأمثل لنقل الحرارة.
3. الميزات
(1) استهلاك منخفض للطاقة: لا توجد حرارة ينفذها الهواء بسبب الحرارة غير المباشرة.لا توجد طبقة عازلة للحرارة مع الجدار الخارجي للنشافة.تستهلك 1.2 كجم من البخار لتبخير 1 كجم من الماء لتجفيف مواد الطين.
(2) التكلفة المنخفضة لنظام التجفيف بالشفرة: يحتوي الحجم الفعال للوحدة على سطح كبير لنقل الحرارة ، وبالتالي يتم تقصير وقت المعالجة ، ويصبح حجم الجهاز صغيرًا.إنه يقلل بشكل كبير من مساحة الأرض ومساحة المبنى.
(3) التعامل مع مجموعة واسعة من المواد: يمكن معالجة المواد الحساسة للحرارة والمواد المراد معالجتها تحت درجة حرارة عالية باستخدام وسائط تسخين مختلفة.
(4) الوسائط الشائعة هي: البخار والزيت الحراري والماء الساخن ومياه التبريد ، إلخ.
(5) التشغيل المستمر أو التشغيل المتقطع على دفعات ، يستخدم على نطاق واسع في العديد من المجالات.
(6) تلوث البيئة أقل: بدون أي حمل للهواء ، يتم تنفيذ القليل جدًا من المسحوق.تبخر مادة المذيبات صغير جدًا ، ويسهل التعامل معه.بالنسبة للمواد التي قد تتسبب في التلوث أو المذيب المراد استعادته ، فقد تتبنى دورة مختومة.
(7) تكلفة تشغيل منخفضة: الهيكل ، ساعة واحدة / يوم للمشغل كافية للتشغيل العادي.سرعة التحريك المنخفضة والهيكل المعقول يجعل تكلفة الصيانة منخفضة.
(8) عملية مستقرة: ستعمل الشفرات على شكل إسفين على ضغط خاص ، وتوسيع تأثير التحريك ، وسوف تتلامس جزيئات المواد تمامًا مع سطح نقل الحرارة في القسم المحوري.الفرق في درجة الحرارة والرطوبة وتأثير الخلط صغير جدًا في المنطقة المحورية المختلفة ، وذلك لضمان استقرار العملية.
(9) السرعة المنخفضة لن تكسر المواد الحبيبية أو المواد المقطعة.
تفاصيل
المواصفات الفنية
| البند / النموذج | JYG3 | JYG9 | JYG13 | جي واي جي 18 | جيغ 29 | JYG41 | JYG52 | جيغ 68 | JYG81 | جيغ 95 | JYG110 |
| منطقة نقل الحرارة (م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| الحجم الفعال (م3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| مدى الدوران (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| قوة (كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| عرض الجسم أ (مم) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| العرض الإجمالي ب (مم) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| عرض الجسم ج (مم) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| الطول الكلي د (مم) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| مسافة المواد الداخلة والخارجة E (مم) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| ارتفاع المركز F (مم) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| الارتفاع الكلي ح (مم) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| مدخل البخار N (寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| منفذ O (بوصة) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
يتم استخدام آلة التجفيف بالفراغ هذه في الصناعات الدوائية والتغذية والغذائية والكيميائية وغيرها من الصناعات.
